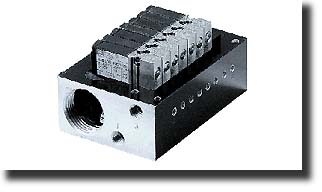

マック ３４シリーズサーキットバー ＥＣＤ０３４Ｂ(プラグインタイプ)型式選定表

発注例：ECD034B-001AB-A002
E C D 0 34 B - X X X X X - X X X X
６．ステーション数
５．ベースエレクトリカル
４．シリンダーポートサイズ
３．スタイル
２．形状
１．スペース


１．スペース
00 10.5mm
２．形状
1 サイドシリンダーポート
2 ボトムシリンダーポート
*3 サイドシリンダーwithレギュレーター
*4 ボトムシリンダーwithレギュレーター
5 サイドシリンダーwith流量コントロール
6 ボトムシリンダーポートwith流量コントロール
*7 ボトムシリンダーwithレギュレーターand流量コントロール
*8 サイドシリンダーwithレギュレーターand流量コントロール
*レギュレーター:PR44A-AOXXを使用
３．形状
A スタンダードバー
４．シリンダーポートサイズ
B #10-32UNF
D M5
５．ベースエレクトリカル
A0 スタンダードライトなし
６．ステーション数
02
03
その他


アクセサリー
M-34004-01(X) ライトハンド　エンドプレートキット
(X)P=BSPPL　(X)ブランク=スタンダードNPTF
M-34005 ブランクステーションカバープレートキット
N-44002 流量コントロールニードルアッセンブリー
N-44003 レギュレーターブランクプレートキット
16573 エンドステーションベースワイヤーウェイプラグ
17012-01-1 Ｏリングボートシール
19412-01 タイロッド(10.5?)
24180 ベースワイヤープラグインプロテクター
35048 エンドプレートマウンティングスクリュー

Ｄサブコネクターモディファイナンバー

MOD SD09
 9ピン　Dサブコネクター オプションでDサブコネクターを使用する場合は、
末尾に左記MOD型式を追加してください。
MOD SD15
 15ピン　Dサブコネクター
MOD SD25
 25ピン　Dサブコネクター

対応ソレノイドバルブ型式選定表

(ECD034Bのサーキットバーを使用する場合の指定形式)
発注例：34B-L00-GDC0-1DE
34 B - X 0 0 - G X X 0 - X X X
４.エレクトリカル コネクション
３.マニュアルオペレーター
２.コイル電圧
１.ボディスタイル

１.ボディスタイル
Ｌ ベースマウントボディ
Ｎ ベースマウントボディNCのみ
２.コイル電圧
DC 24VDC(1.8W)
DD 24VDC(2.5W)
DE 24VDC(3.0W)
DF 24VDC(4.0W)
DJ 12VDC(1.8W)
DK 12VDC(2.5W)
DM 12VDC(3.0W)
DN 12VDC(4.0W)
３.ニュアルオペレーター
1 ノンロッキング凹型
3 ノンロッキング凸型
４.エレクトリカル コネクション
DE プラグインwithダイオード
DF プラグインwithダイオードwithグランドピン
DJ プラグインスタンダード
DM プラグインwithグランドピン
DT プラグインwith LEDライトオントップ
DU プラグインwith LEDライトオントップwithグランドピン
DV プラグインwithダイオード&LEDライトオントップ
DW プラグインwithダイオード&LEDライトオントップ
withグランドピン


レギュレーター型式

発注例：PR44A-A0AA
P R 44 A - X X X X
４.圧力レンジ
３.ゲージポートオプション
２.形状
１.調整方法

１.調整方法
A ノブ付マニュアルアジャスト
２.形状
0 レギュレーター(スタンダード)
３.ゲージポートオプション
A スタンダード(ゲージポートなし)
*B ゲージポート(メクラ)
*B オプションはフローコントロール付
サーキットバーにはありません。
４.圧力レンジ
A 0〜100 psi
B 0〜60 psi
C 0〜40 psi
D 0〜15 psi


寸 法 図
