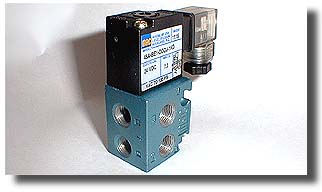

マック ４５シリーズソレノイドバルブ型式選定表(単体)
発注例：45A-AE1-DDAA-1BA
45 A - X X X - D X X X - X X X
７.エレクトリカル コネクション
６.マニュアルオペレーター
５.リードワイヤー長さ
４.電　圧
３.フローコントロール
２.ポート径
１.ボディタイプ

１.ボディタイプ
A 4ポートボディ
B 5ポートボディ
D 4ポートボディ　オールボトムポート("O"リング付)
E 5ポートボディ　インレット&シリンダーポートはボトム("O"リング付)
F 4ポートボディ　シリンダーポートのみボトム("O"リング付)
G 4ポートボディ　ダブル
H 4ポートボディ　ダブル オールボトムポート("O"リング付)
J 4ポートボディ　ダブル シリンダーポートのみボトム("O"リング付)
２.ポート径
A 1/8"NPT
B #10-32 UNF
C 1/8"BSPPL
D M5
E 1/8"PT
F #10-32 UNF ボトムポート
G M5 ボトムポート
H "O"リングマウントポート
J 1/8"NPT ボトムポート
K 1/8"BSPPL ボトムポート
３.フローコントロール
1 フローコントロールなし
2 フローコントロール付
４.電　圧
AA 120/60,110/50
AB 240/60,220/50
AC 24/50-60
AE 200 50/60
AF 240/50
AG 100 50/60
DA 24VDC (5.4W)
DB 12VDC(5.4W)
DC 12VDC(7.5W)
DD 24VDC(7.3W)
DE* 12VDC(12.7W)
DF* 24VDC(12.7W)
FA 12VDC(1.8W)
FB 24VDC(1.8W)
FE 12VDC(2.4W)
FF 24VDC(2.4W)
*NOTE:クラスFコイル使用
５.リードワイヤー長さ
A 457mm
B 610mm
C 914mm
D 1219mm
E 1828mm
J エキスターナルプラグイン
６.マニュアルオペレーター
0 なし
1 ノンロッキング凹型
2 ロッキング凹型
3 ノンロッキング凸型
4 ロッキング凸型
6 ノンロッキング凹型ライト付MAカバー
7 ロッキング凹型ライト付MAカバー
8 ノンロッキング凸型ライト付MAカバー
9 ロッキング凸型ライト付MAカバー
７.エレクトリカル コネクション
BA グロメット
BK グロメット W/ダイオード
BL グロメット W/M.O.V.
BM プラグインリードワイヤーASS'Y
CA コンジット 1/2" NPS
CM メタルコンジット 1/2" NPS
CN メタルコンジット W/grd.1/2" NPS
-エキスターナルプラグインバルブ-
JB レクタンギュラプラグイン
JD レクタンギュラプラグイン W/ライト*
JM レクタンギュラオスのみ
KA ミニプラグイン
KB ミニプラグイン W/ダイオード*
KC ミニプラグイン W/M.O.V.　*
KD ミニプラグイン W/ライト*
KE ミニプラグイン W/ライト＆ダイオード*
KF ミニプラグイン W/ライト&M.O.V.*
KG ミニプラグイン W/LED&ダイオード*
KJ ミニプラグイン オスのみ
KK ミニプラグイン オスのみ W/ダイオード
KL ミニプラグイン オスのみ W/M.O.V.
TA デュアルタブ (. 110) W/リセプタクル
TB デュアルタブ (.110) W/ダイオードW/リセプタクル
TD 2-Pin W/ライト W/リセプタクル
TE 2-Pin W/ライト W/ダイオード W/リセプタクル
TJ デュアルタブ (. 110) W/O リセプタクル
TK デュアルタブ (. 110) W/O リセプタクル W/ダイオード
TM 2-Pin W/ライト W/Oリセプタクル
TN 2-Pin W/ライト W/ダイオード W/Oリセプタクル
* M.O.V.及びダイオード,ライトはコネクターに内蔵
インライン(単体用)バルブアクセサリー
N-45002-01 フローコントロールプレートアッセンブリー
